Durante a realização da concretagem de um elemento
estrutural em concreto armado, é muito importante verificarmos e certificarmos
que a armadura calculada pelo engenheiro está respeitando as dimensões
estipuladas, e além dessas preocupações que temos durante a concretagem de uma
laje, temos que nos atentar para que a armadura esteja com a distância entre as
fôrmas de acordo com os cálculos realizados.
Corrosão de Armadura
Fonte:
SILVA, Daniel Henrique, 2018
Quando se inicia a concretagem de uma peça
estrutural, é comum que a pressão exercida pelo concreto mova a armadura caso
não esteja bem fixada. O deslocamento da armadura durante a concretagem de uma
laje pode resultar em diversos problemas estruturais, como a modificação do
cobrimento da armadura, causando um cobrimento menor que o definido pela NBR
6118:2014. Este tipo de problema resultará em uma vulnerabilidade da armadura a
agressões ambientais, podendo desenvolver corrosão da armadura. Além desta
patologia, o deslocamento da armadura durante a concretagem pode causar
fissuração, menor resistência ao fogo e entre outras anomalias.
Para que não haja deslocamento de armadura durante
a concretagem, foram desenvolvidos os chamados espaçadores ou distanciadores de
armadura. Este produto consiste em peças de plástico, metal ou argamassa,
destinadas para garantir o cobrimento exigido. Podemos encontrar no mercado
espaçadores de diversas formas como: Raiado, centopeia, circular, torre e entre
outros. Devemos ressaltar que estes diversos modelos de espaçadores em sua
maioria possuem o mesmo objetivo, entretanto, podem ser destinados para funções
diferentes, por exemplo: o espaçador Torre especial é destinado para apoiar
ferragens pesadas, já o espaçador CL tem como principal função de estabelecer
armaduras em locais com tráfego intenso.

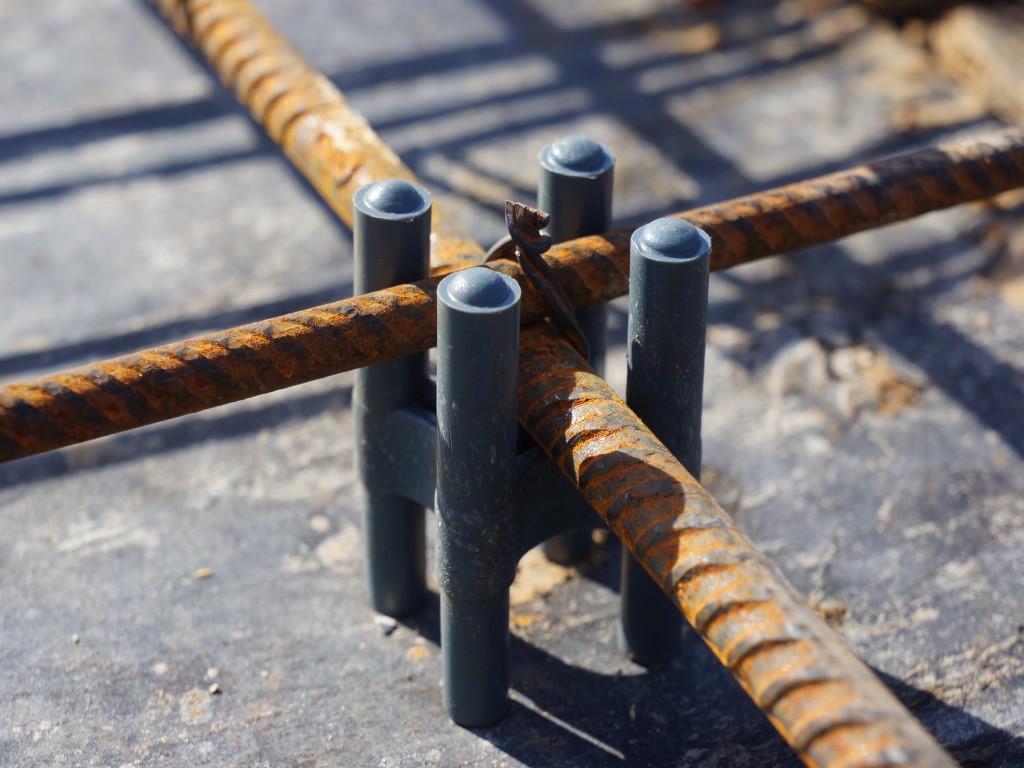

Espaçador ETP
"Cadeirinha".
Fonte:
Jeruel Plásticos, 2020
Como dito nos parágrafos acima, os
espaçadores em sua maioria têm como principal objetivo garantir o cobrimento da
armadura, entretanto, como citamos anteriormente existem diversos tipos de
espaçadores, com funções e objetivos diferentes, e cabe ao engenheiro entender,
calcular e escolher o melhor espaçador de acordo com as funções que ele deve
atender. Como existem diversos modelos de espaçadores no mercado, o engenheiro
também deve escolher um modelo que atenda da maneira mais viável. Uma
alternativa que pode ser adotada pelo engenheiro, é realizar os espaçadores no
próprio canteiro de obra através de argamassa como exemplificado na figura
abaixo.
“É permitido o uso de espaçadores de concreto ou
argamassa, desde que apresente relação água/cimento menor ou igual a 0,5.” ABNT
NBR 14931 Execução de Estruturas de concreto armado – Procedimento: 2004.
Como descrito acima o engenheiro desta obra
representada nesta figura, buscou a alternativa de realizar os espaçadores na
própria obra e de argamassa. Devemos ressaltar que para os espaçadores sejam
realizados na obra, deve-se ter em mãos as plantas de fôrmas e também
realizá-lo para que atenda de forma correta o cobrimento de acordo com a NBR
6118:2014.
Os espaçadores são fundamentais para garantir o cobrimento das peças em concreto armado e são objetos muito acessíveis, podem ser encontrados no mercado por centavos. O cobrimento tem sido cada vez mais importantes para a proteção das armaduras, visto que cada vez mais nossas obras estão mais próximas de ambientes considerados agressivos, e que por meio da poluição, maresia e intemperismo oferecem um maior risco a durabilidade das nossas estruturas. Desta forma, é recomendável que nós que trabalhamos nas obras, alertamos nossos colegas e companheiros de profissão para o uso de espaçadores e ter maiores cuidados com os cobrimentos e concretagem.
Caso queiram aprender um pouco mais sobre espaçadores e como calcular a quantidade necessária para garantir o cobrimento de lajes, vigas e pilares, clicando aqui, vocês serão direcionados ao Blog da Coplas empresa responsável por fabricar os espaçadores.
Para complementar nosso artigos, iremos indicar um vídeo do Engenheiro e Arquiteto Fabricio Rossi, que demonstra a utilização dos espaçadores e apresenta alguns tipos usuais que são utilizados nas obras do Brasil.
Gostou do
artigo? Sentiu falta de alguma informação relevante que poderia agregar ao
artigo? Escreva nos comentários, desta forma mais pessoas poderão ter acesso ao
conhecimento e irão poder desempenhar obras com maior qualidade!
Autor: Henrique Osório
